特徴

 TPC_IPS は以下を特徴とします。

  1. 発信機にBLEビーコン、受信機に Raspberry Pi を用いた屋内測位システム
  2. 利用状況に応じて、位置推定アルゴリズムをTCOT(二円指向三点測位、事前学習不要)と機械学習(kNN、事前学習要)から選択可
  3. 汎用機利用によるメリット
    • BLEビーコン、Raspberry Pi(以下、RP)といった汎用品を使用することによりベンダーロックインを回避
    • 拡張時・増設時のコストを抑制
  4. UXを考慮したユーザインタフェイス
    • RP端末によるビーコンスキャン操作、位置情報取得、データベース情報更新など通常実施する操作は1台のPC端末のGUIから操作・実行可
  5. 多数のRP受信端末を1台のPCで集中管理
    • RP端末(Linux OS)を多数導入した場合も、PC端末 のGUIからワンタッチで全端末にコマンドを送信
  6. カスタマイズ可能なライセンス契約が可能
    • 基本機能ライセンス --- 既存機能で要求仕様を満たせる場合
    • 開発ライセンス --- ソースコード公開(2021年3月現在)
  7. アプリケーション・テンプレート  ― QuickIPS ― をバンドル
    • 2種類のフロアマップ、ヒートマップ、エラーグラフ機能
    • iPad/iPhone などのアプリケーションも高速開発
    • FileMaker Pro 19によりカスタマイズ可

注:
ビーコンの設定・管理は、ベンダーが提供するサービスまたはソフトウェアにより行って下さい。

仕様

■ソフトウェア



機能種別 機能 説明
主要機能 ビーコンスキャン

全RP端末に対してスキャンコマンドを一斉送信

info

プロット
  • RP端末から取得したRSSI等の情報を基にデータベースにビーコンの位置情報を記録
  • 位置推定のアルゴリズムは TCOT(二円指向三点測位) と kNN(機械学習)から選択可

info

端末管理   生存確認 全RP端末の生存確認
クロックチェック 全RP端末のクロック確認
ネットワーク 全RP端末のAP(SSID)の一斉表示/登録/削除/Autoの有効化・無効化
QuickIPS
(FileMaker Pro 19 用 IPSアプリケーション・テンプレート)バンドル

散布図によるフロアマップ ビーコン情報とリアルタイム位置座標を表示 info
オブジェクトによるフロアマップ 各ビーコンがフロアのどこにあるのかをリアルタイム表示
ヒートマップ ビーコンの密集度を青、黄、赤の円で表示
エラーグラフ 静止したビーコンの実座標と測位座標の誤差をグラフ表示
モード選択

以下の3つのモードにより、上記の2種類のフロアマップ、ヒートマップ、エラーグラフを展開
HISTORY: 過去の位置データを展開

AUTO: 最新位置データを自動展開

MANUAL: 最新位置データを手動展開

設置・開発・保守  全ビーコン位置プロット 全ビーコンの推定位置と実際の位置を散布図形式で表示
個別ビーコン三円表示 ビーコンに最近接する3つのRP端末からビーコンまでの距離を3円で表示
API REST 形式および CLI 形式によるプログラミングインタフェースの提供
位置情報は各種プログラミング言語からSqliteへアクセスして取得可能

 DevOps

(運用環境構築・更新支援機能)

全RP上のファイルの一括差分チェック
全RP上へのファイルの一括比較
全RP上へのファイルの一括コピー
全RP上のファイルの一括削除
全RP上のファイルの一括移動



■ハードウェア

項目 OS/規格等 備考
ビーコン信号発信機 各種iBeacon Aplix製ビーコン等
ビーコン信号受信機 Raspberry Pi Raspberry Pi W/WH 等の BLE/WiFi 対応機種(BLEドングルの使用は非推奨)
サーバ機 Windows/Linux サーバ データベース、位置推定演算、位置プロット、http/NTP等に使用
PC端末 Windows 10 Raspberry Pi /サーバ機に対して各種コマンドを実行。
注:GUIを使用する場合、Filemaker Pro 19要


※仕様は予告なく変更されることがあります。予めご了承ください。

仕様詳細

ビーコンスキャン

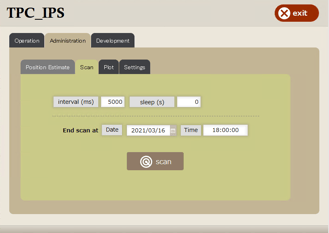

Menu画面 ― Administratorタブ ― Scanタブ上の “scan”ボタンをクリックすると、すべてのRP端末にビーコンスキャンコマンドが送信されます。RP端末はビーコン信号から UUID、Major、Mnior、RSSI等の情報を取得し、その情報をデータベースに記録します。





指定項目:

interval(ms) 各RPの1回辺りのスキャン時間をミリ秒で指定する。RPは指定された時間(指定が5000なら5秒間)スキャンを行う。その間、同一ビーコンから複数回受信するので、RSSIは平均値をサーバに送信する。
sleep (s) スキャンとスキャンの間隔を秒で指定する
End scan at Date/Time スキャンの終了日時を指定

プロット

プロットは、上述のスキャンによりデータベースに保存されたデータを利用し、当社独自の二円指向三点測位(TCOT)、または機械学習(knn)により、各ビーコンの位置座標を算出し、その位置座標を散布図に表示します。



 プロット機能は導入時または開発時に、ビーコンの実際の座標と算出された座標に、どの程度の誤差が発生しているのかを確認するための機能で、TPC_IPS のアプリケーション内、およびブラウザで実行可能です。

Algorithm で tcot を指定

FileMaker による tcot プロット
FileMaker による tcot プロット
Web ブラウザによる tcot プロット
Web ブラウザによる tcot プロット

Algorithm で knn を指定

FileMaker による knn プロット
FileMaker による knn プロット
Web ブラウザによる knn プロット
Web ブラウザによる knn プロット

散布図上、固定ビーコンは赤丸(移動ビーコンは青丸(示されます。矢印が表示さる場合は、矢印の始点が本来のビーコン位置、矢印の先がビーコンの推定位置を示しています。

指定項目:

Scan code スキャン日時を示すコードの範囲を指定
Count スキャン回数の範囲を指定
Grid グリッドのサイズ(4m/8m/16m)を指定
Shift 座標位置決定値(Shift)を指定
Output

出力形式を PLOT/CSV/JSONから選択

PLOT --- ビーコン位置を散布図に表示

CSV --- ビーコン位置データを CSV 形式で出力(開発中)

JSON --- ビーコン位置データを JSON 形式で出力(開発中)

Algorithm

ビーコン位置算出アルゴリズムを tcot または knn を指定

tcot --- 二円指向三点測位(tcot)による位置推定

knn --- 機械学習(k近傍法、knn)による位置推定

Line attrib.

図に表示するビーコン情報を選択

hide --- 非表示

minor --- Minor のみ表示

minor-nofix ---  Minor のみ(固定ビーコン非表示)

majorminor --- Major、Minor 両表示

majorminor-nofix --- Major、Minor 両表示(固定ビーコン非表示)

Render

図を出力する対象を選択(出力形式がPLOTのみ)

browser --- Web ブラウザに出力

webviewer --- TPC_IPSアプリケーション内に出力
